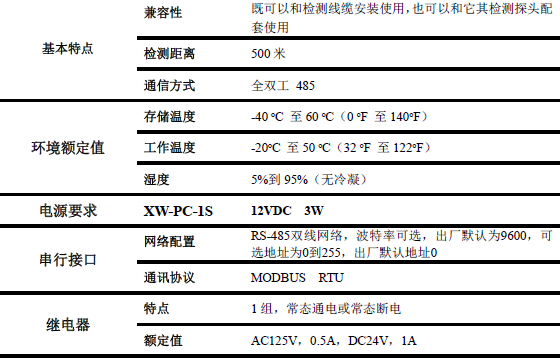

1、技术参数:

2、安转评价表：

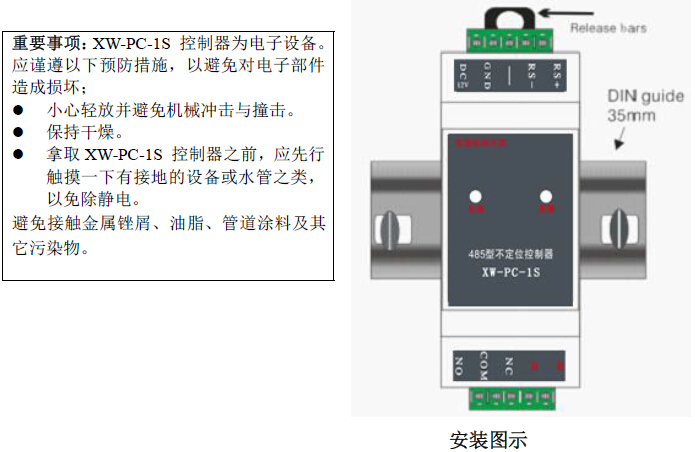

XW-PC-1S 漏液控制器使用导轨安装方式。所选定的安装位置应保证模块不受自然环境、温度极限或剧烈振动的影响。XW-PC-1S 控制器可扣装于标准的35毫米DIN导轨上。如果现有电气或仪表箱导轨上有空余位置，亦可用以安装XW-PC-1S 控制器。也可直接在墙壁或箱体表面任何位置安装一小段DIN导轨，然后固定XW-PC-1S 控制器，但应保证不会造成行走绊倒危险，或有对XW-PC-1S 控制器造成撞击损坏的可能性。XW-PC-1S 控制器应被安装在控制系统主机的连线长度1200米的范围之内。如超出1200米，请向厂商咨询增加连线距离的方法。

3、连接线证明

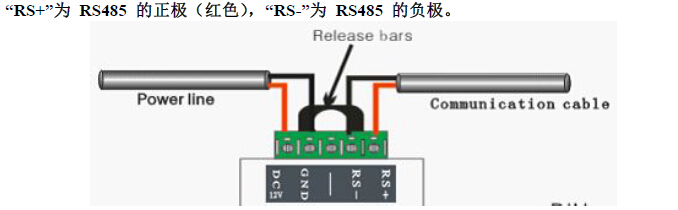

开关电源线与通信设备线的对接

XW-PC-1S 控制器可通过RS-485屏蔽双绞通讯电缆线传输所有的报警与状态信息。电源/通讯电缆四根导线中的两根用于进行遥测，其它两根导线可用于供电。或者也可通过独立布线供电。

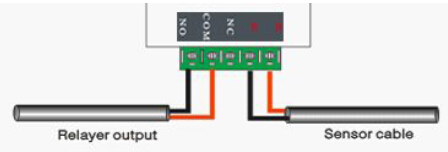

报警功能继电气无线连接

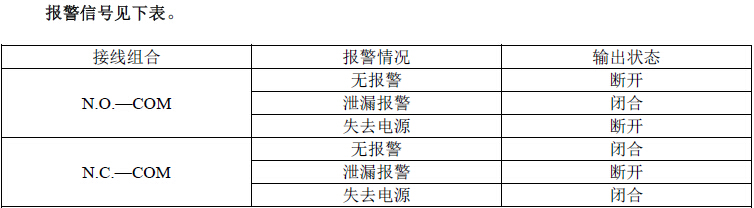

XW-PC-1S 控制器的继电器触点可用于本地或远程报警，或控制阀门或其它装置，也可与控制自动化系统触点输入连接。继电器仅对泄漏报警。继电器同时具有常开，常闭两种状态，用户可自由选择接出方式。

漏洞感应器电揽的生成线联系

XW-PC-1S 操纵器连结感應线时候需要连结产生线，其连结如下所述图如下。

4、软件系统配值操作方法表明

主设备具体位置与波特率的布置

如将XW-PC-1S 管控器集合于实时监视器摄像头抑制系统软件里，每有其中一个块XW-PC-1S 管控器均须享有有其中一个独立空间的新地扯查询。制造商所交工的所有XW-PC-1S 管控器的网路新地扯查询均为0，波特率均为9600，故此，每个XW-PC-1S 管控器均须标准配置有其中一个惟一的新地扯查询和与上位实时监视器摄像头主机系统软件似的的无线通讯波特率后方可与集合实时监视器摄像头抑制系统软件完成通讯网络。

在设为XW-PC-1S 抑制器电脑网络IP地址时，要做下例步骤之一：

XW-PC-1S 调控器上电，并将联系线能过RS485转成RS232数据，连结PC 机的任意串口。

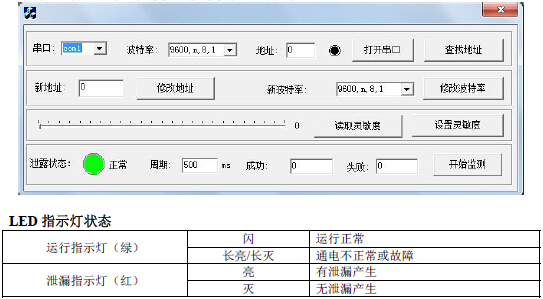

打开配置软件如下图所示：

选择正确的串口号、波特率和地址后，然后点击“打开串口”将上位机与XW-PC-1S 控制器通讯连接成功，此时可以在“新波特率”和“新地址”中输入需要的波特率和新地址，分别点击“修改波特率”和“修改地址”。分别设置成功后，则波特率和通讯地址就都设置完成。值得注意的是：设置新波特率后，必须将XW-PC-1S 控制器重启一下设置才能生效。

机灵度布置

具体实施步聚如下图所示：

l 将XW-PC-1S 的驱动器与线上恰当相连接好，保证 的线路完美恰当。

l 将游戏访问通过左右两位机通信设备。

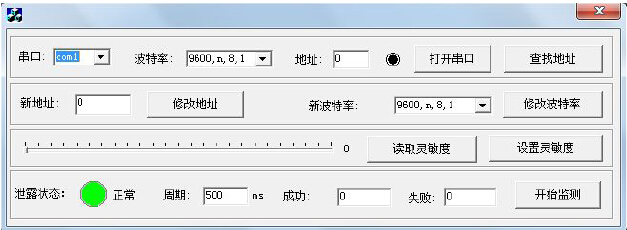

l 在软件面板里，用鼠标点住滑动条，拖动设置XW-PC-1S 控制器的灵敏度，当到合适位置后停止，再点击“设置灵敏度”则灵敏度设置成功。如下图：
